手拉手，用Vue开发动态刷新Echarts组件

清华大佬耗费三个月吐血整理的几百G的资源，免费分享！....>>>

需求背景：dashboard作为目前企业中后台产品的“门面”，如何更加实时、高效、炫酷的对统计数据进行展示，是值得前端开发工程师和UI设计师共同思考的一个问题。今天就从0开始，封装一个动态渲染数据的Echarts折线图组件，抛砖引玉，一起来思考更多有意思的组件。

准备工作

项目结构搭建

因为生产需要（其实是懒），所以本教程使用了 ==vue-cli==进行了项目的基础结构搭建。

npm install -g vue-cli
vue init webpack vue-charts
cd vue-charts
npm run dev

安装Echarts

直接使用npm进行安装。

npm install Echarts --save

引入Echarts

//在main.js加入下面两行代码
import echarts from 'echarts'
Vue.prototype.$echarts = echarts //将echarts注册成Vue的全局属性

到此，准备工作已经完成了。

静态组件开发

因为被《React编程思想》这篇文章毒害太深，所以笔者开发组件也习惯从基础到高级逐步迭代。

静态组件要实现的目的很简单，就是把Echarts图表，渲染到页面上。

新建Chart.vue文件

<template>
  <div :id="id" :style="style"></div>
</template>
<script>
export default {
  name: "Chart",
  data() {
    return {
      //echarts实例
      chart: ""
    };
  },
  props: {
    //父组件需要传递的参数：id，width，height，option
    id: {
      type: String
    },
    width: {
      type: String,
      default: "100%"
    },
    height: {
      type: String,
      default: "300px"
    },
    option: {
      type: Object,
      //Object类型的prop值一定要用函数return出来，不然会报错。原理和data是一样的，
      //使用闭包保证一个vue实例拥有自己的一份props
      default() {
        return {
          title: {
            text: "vue-Echarts"
          },
          legend: {
            data: ["销量"]
          },
          xAxis: {
            data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子","tuoxie"]
          },
          series: [
            {
              name: "销量",
              type: "line",
              data: [5, 20, 36, 10, 10, 70]
            }
          ]
        };
      }
    }
  },
  computed: {
    style() {
      return {
        height: this.height,
        width: this.width
      };
    }
  },
  mounted() {
    this.init();
  },
  methods: {
    init() {
      this.chart = this.$echarts.init(document.getElementById(this.id));
      this.chart.setOption(this.option);
    }
  }
};
</script>

上述文件就实现了将一个简单折线图渲染到页面的组件，怎么样是不是很简单？最简使用方法如下：

App.vue

<template>
  <div id="app">
    <Chart id="test"/>
  </div>
</template>

<script>
import Chart from "./components/Chart";
export default {
  name: "App",
  data() {},
  components: {
    Chart
  }
}
</script>

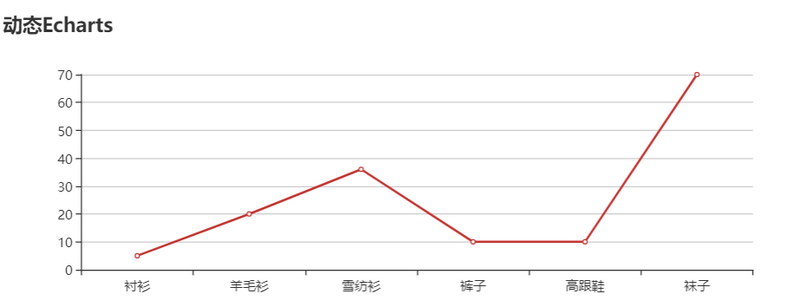

至此，运行程序你应该能看到以下效果：

第一次迭代

现在我们已经有了一个基础版本，让我们来看看哪些方面做的还不尽如人意：

  1. 图表无法根据窗口大小进行自动缩放，虽然设置了宽度为100%，但是只有刷新页面图表才会重新进行渲染，这会让用户体验变得很差。
  2. 图表目前无法实现数据自动刷新

下面我们来实现这两点：

自动缩放

Echarts本身是不支持自动缩放的，但是Echarts为我们提供了resize方法。

//在init方法中加入下面这行代码
window.addEventListener("resize", this.chart.resize);

只需要这一句，我们就实现了图表跟随窗口大小自适应的需求。

支持数据自动刷新

因为Echarts是数据驱动的，这意味着只要我们重新设置数据，那么图表就会随之重新渲染，这是实现本需求的基础。我们再设想一下，如果想要支持数据的自动刷新，必然需要一个监听器能够实时监听到数据的变化然后告知Echarts重新设置数据。所幸Vue为我们提供了==watcher==功能，通过它我们可以很方便的实现上述功能：

//在Chart.vue中加入watch
  watch: {
    //观察option的变化
    option: {
      handler(newVal, oldVal) {
        if (this.chart) {
          if (newVal) {
            this.chart.setOption(newVal);
          } else {
            this.chart.setOption(oldVal);
          }
        } else {
            this.init();
        }
      },
      deep: true //对象内部属性的监听，关键。
    }
  }

上面代码就实现了我们对option对象中属性变化的监听，一旦option中的数据有了变化，那么图表就会重新渲染。

实现动态刷新

下一步我想大家都知道了，就是定时从后台拉取数据，然后更新父组件的option就好。这个地方有两个问题需要思考一下：

  1. 如果图表要求每秒增加一个数据，应该如何进行数据的请求才能达到性能与用户体验的平衡？
  2. 动态更新数据的代码，应该放在父组件还是子组件？

对第一个问题，每秒实时获取服务器的数据，肯定是最精确的，这就有两种方案：

  • 每秒向后台请求一次
  • 保持长连接，后台每秒向前端推送一次数据

第一种方案无疑对性能和资源产生了极大的浪费；除非实时性要求特别高（股票系统），否则不推荐这种方式；

第二种方案需要使用web Socket，但在服务端需要进行额外的开发工作。

笔者基于项目的实际需求（实时性要求不高，且后台生成数据也有一定的延迟性），采用了以下方案：

  1. 前端每隔一分钟向后台请求一次数据，且为当前时间的上一分钟的数据；
  2. 前端将上述数据每隔一秒向图表set一次数据

关于第二个问题：笔者更倾向于将Chart组件设计成纯组件，即只接收父组件传递的数据进行变化，不在内部进行复杂操作；这也符合目前前端MVVM框架的最佳实践；而且若将数据传递到Chart组件内部再进行处理，一是遇到不需要动态渲染的需求还需要对组件进行额外处理，二是要在Chart内部做ajax操作，这样就导致Chart完全没有了可复用性。

接下来我们修改App.vue

<template>
  <div id="app">
    <Chart id="test" :option="option"/>
  </div>
</template>

<script>
import vueEcharts from "./components/vueEcharts";
export default {
  name: "App",
  data() {
    return {
      //笔者使用了mock数据代表从服务器获取的数据
      chartData: {
        xData: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"],
        sData: [5, 20, 36, 10, 10, 70]
      }
    };
  },
  components: {
    Chart
  },
  mounted() {
    this.refreshData();
  },
  methods: {
    //添加refreshData方法进行自动设置数据
    refreshData() {
      //横轴数据
      let xData = this.chartData.xData,
        //系列值
          sData = this.chartData.sData;
      for (let i = 0; i < xData.length; i++) {
        //此处使用let是关键，也可以使用闭包。原理不再赘述
           setTimeout(() => {
          this.option.xAxis.data.push(xData[i]);
          this.option.series[0].data.push(sData[i]);
        }, 1000*i)//此处要理解为什么是1000*i
      }
    }
  }
};
</script>

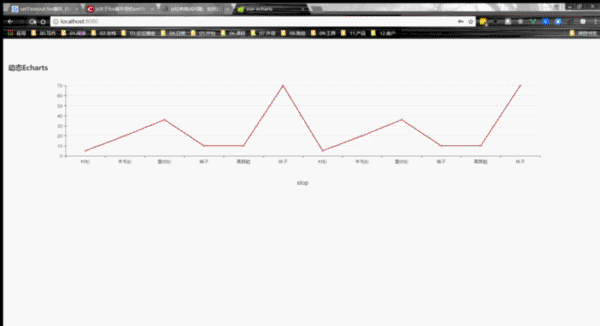

至此我们就实现了图表动态数据加载，效果如下图：

总结

这篇教程通过一个动态图表的开发，传递了以下信息：

  • Echarts如何与Vue结合使用
  • Vue组件开发、纯组件与“脏”组件的区别
  • Vue watch的用法
  • let的特性
  • JavaScript EventLoop特性
  • ...

大家可以根据这个列表查漏补缺。

后续优化

这个组件还有需要需要优化的点，比如：

  1. 间隔时间应该可配置
  2. 每分钟从后台获取数据，那么图表展示的数据将会越来越多，越来越密集，浏览器负担越来越大，直到崩溃
  3. 没有设置暂停图表刷新的按钮
  4. ...

期待大家自己动手，开发一个属于自己的“完美”的Echarts动态组件！
