前言

A*算法是常用的游戏算法之一，也是初学者比较难掌握的一个算法。

本文在Unity中以GUI的方式形象的再现了A*算法的详细步骤，

包括地图的搜索、FGH的计算以及开启关闭列表的变化等。

博文首发地址：http://blog.csdn.net/duzixi

步骤一：

创建Unity新工程新场景

步骤二：

创建AStar.cs脚本，将以下代码内容粘贴覆盖后，保存运行即可

/// <summary>
/// A*算法 Unity GUI实现
/// Created by 杜子兮(duzixi.com) 2015.2.19
/// www.lanou3g.com All Rights Reserved
/// </summary>

using UnityEngine;
using System.Collections;
using System; // 用到排序接口

// 枚举：定义格子类型
public enum GridType {
    Normal,    // 常规
    Obstacle,  // 障碍
    Start,     // 起点
    End        // 终点
}

// 定义格子类（继承可比较接口 IComparable）
public class Grid : IComparable{
    public int x;       // x 坐标
    public int y;       // y 坐标
    public int F;       // 总评分
    public int G;       // 从起点到当前点的消耗值
    public int H;       // 从当前点到终点的估算值（直走10，斜走14）
    public GridType gridType;  // 格子类型
    public Grid fatherNode;

    // 可比较接口的实现（用于排序）
    public int CompareTo (object obj)
    {
        Grid g1 = (Grid) obj; // 强制类型转换
        if (this.F < g1.F)    // 升序
            return -1;
        if (this.F > g1.F)    // 降序
            return 1;
        return 0;             // 相等
    }
}

// A*算法
public class AStar : MonoBehaviour {
    private const int col = 7;          // 列数
    private const int row = 5;          // 行数
    private int size = 70;              // 大小

    private Grid[,] map;                // 地图（格子二维数组）
    private const int xStart = 2;
    private const int yStart = 1;
    private const int xEnd = 2;
    private const int yEnd = 5;

    ArrayList openList;                 // 开启列表（重要！！）
    ArrayList closeList;                // 关闭列表（重要！！）

    // 初始化
    void Start () {
        map = new Grid[row, col];       // 创建地图
        for (int i = 0; i < row; i++) {
            for (int j = 0; j < col; j++) {
                map[i,j] = new Grid();  // 实例化格子
                map[i,j].x = i;         // x坐标赋值
                map[i,j].y = j;         // y坐标赋值
            }
        }

        map[xStart, yStart].gridType = GridType.Start; // 确定开始位置
        map[xStart, yStart].H = Manhattan(xEnd, yEnd); // 初始化开始位置的H值
        map[xEnd, yEnd].gridType = GridType.End;       // 确定结束位置
        for (int i = 1; i <= 3; i++) {                  // 确定障碍位置
            map[i, 3].gridType = GridType.Obstacle;
        }

        openList = new ArrayList();                    // 初始化开启列表
        openList.Add(map[xStart, yStart]);             // 将开始节点放入开放列表中
        closeList = new ArrayList();                   // 初始化关闭列表
    }

    void OnGUI() {
        // 绘制地图
        for (int i = 0; i < row; i++) {
            for (int j = 0; j < col; j++) {
                // 根据格子类型设置背景颜色
                Color bgColor;
                if (map [i, j].gridType == GridType.Start) {
                    bgColor = Color.green;
                } else if (map [i, j].gridType == GridType.End) {
                    bgColor = Color.red;
                } else if (map [i, j].gridType == GridType.Obstacle) {
                    bgColor = Color.blue;
                } else if (closeList.Contains (map [i, j])) {
                    bgColor = Color.black;
                } else {
                    bgColor = Color.gray;
                }
                GUI.backgroundColor = bgColor;
                // 用按钮表示格子
                GUI.Button(new Rect(j * size, i * size, size, size), FGH (map[i, j]));
            }
        }

        if (GUI.Button(new Rect(col * size, 0 , size, size), "Go Next")) {
            NextStep();
        }

        // 绘制开启列表
        for (int j = 0; j < openList.Count; j++) {
            GUI.Button(new Rect(j * size, (row + 1) * size, size, size), FGH((Grid)openList[j]));
        }

        // 绘制关闭列表
        for (int j = 0; j < closeList.Count; j++) {
            GUI.Button(new Rect(j * size, (row + 2) * size, size, size), FGH((Grid)closeList[j]));
        }
    }

    // 通过逆向追溯找到路径
    void showFatherNode(Grid grid) {
        if (grid.fatherNode != null) {
            print (grid.fatherNode.x + "," + grid.fatherNode.y);
            showFatherNode(grid.fatherNode);
        }
    }

    // 走下一步
    void NextStep() {
        //  0. 只要开启列表有节点, 就进行下一个过程
        if (openList.Count == 0) {
            print ("Over !");
            return;
        }

        //  1. 从开放列表中选择第一个节点并将其作为当前节点
        Grid grid = (Grid)openList[0];
        if (grid.gridType == GridType.End) {
            showFatherNode(grid);
            print ("Over !");
            return;
        }

        //  2. 获得这个当前节点不是障碍物的邻近节点
        for (int m = -1; m <= 1; m++) {
            for (int n = -1; n <= 1; n++) {
                if ( !( m == 0 && n == 0 )) {
                    int x = grid.x + m;
                    int y = grid.y + n;
                    //  3. 对于每一个邻近节点,查看是否已在关闭列表中.
                    if (x >= 0 && x < row && y >= 0 && y < col &&
                        map[x,y].gridType != GridType.Obstacle &&
                        !closeList.Contains(map[x, y]) ) {
                        // 4.如果不在, 计算所有F、H、G
                        int g = grid.G + (int)(Mathf.Sqrt(Mathf.Abs(m) + Mathf.Abs(n)) * 10);
                        if (map[x, y].G == 0 || g < map[x, y].G) {
                            map [x, y].G = g;
                        }
                        map[x, y].H = Manhattan(x, y);
                        map[x, y].F = map[x, y].G + map[x, y].H;
                        //  5.将代价数据存储在邻近节点中,并且将当前节点保存为该邻近节点的父节点.
                        //    最后我们将使用这个父节点数据来追踪实际路径.
                        map[x, y].fatherNode = grid;
                        //  6.将邻近节点存储在开放列表中.
                        if (!openList.Contains(map[x, y])) {
                            openList.Add(map[x, y]);
                        }
                        //  7.根据F,以升序排列开放列表.
                        openList.Sort();
                    }
                }
            }
        }
        //  8. 如果没有邻近节点需要处理, 将当前节点放入关闭列表并将其从开放列表中移除.
        closeList.Add(grid);
        openList.Remove(grid);
    }

    // H值(曼哈顿估算法)
    int Manhattan(int x, int y) {
        return (int)(Mathf.Abs(xEnd - x) + Mathf.Abs(yEnd - y)) * 10;
    }

    // 将格子FGH 以字符串形式显示
    string FGH(Grid grid) {
        string fgh = "F:" + grid.F + "\n";
        fgh += "G:" + grid.G + "\n";
        fgh += "H:" + grid.H + "\n";
        fgh += "(" + grid.x + "," + grid.y + ")";
        return fgh;
    }
}

步骤三：

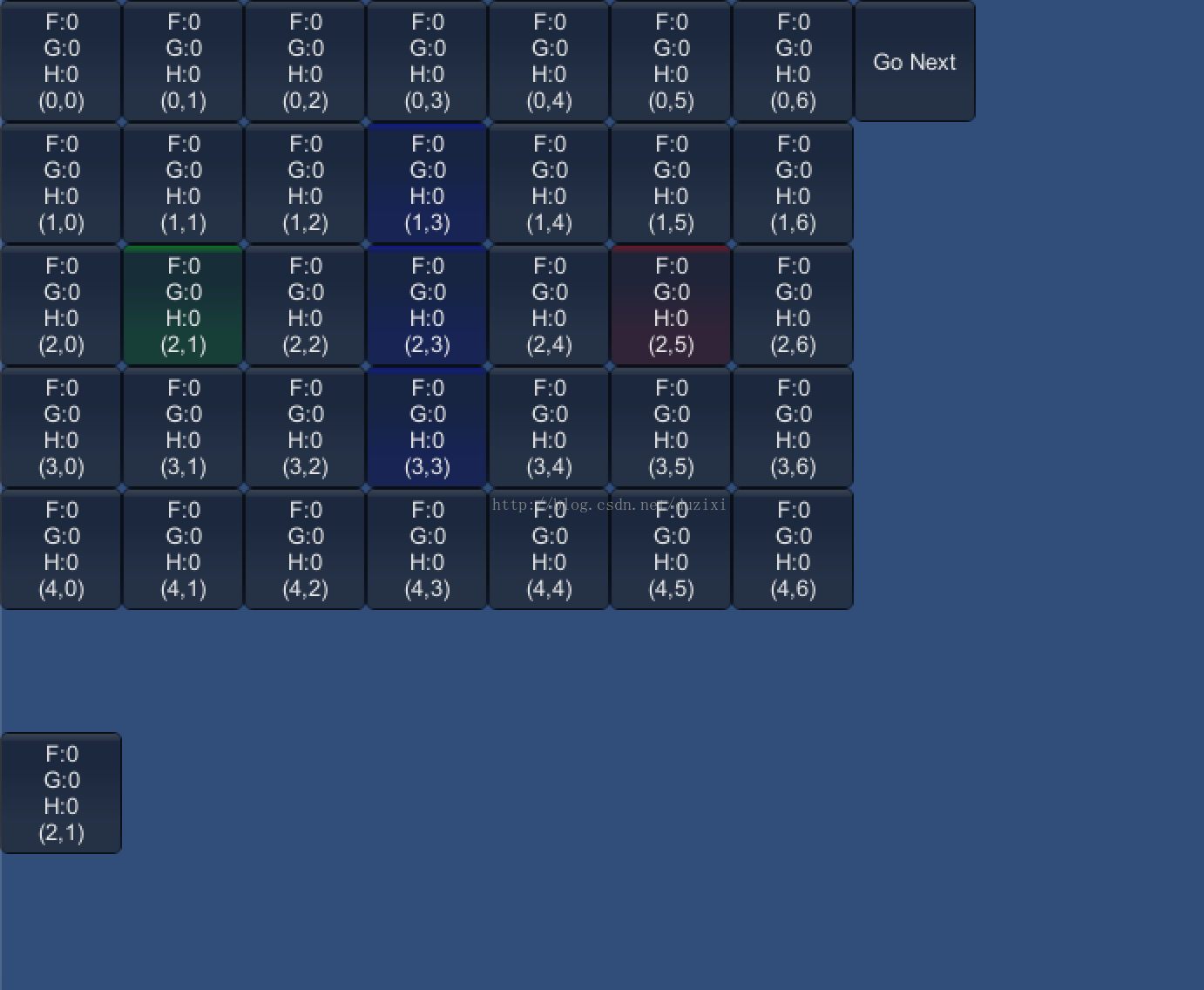

点击画面上的“Go Next”按钮，即可观察每部计算详情

（注：最终找到的路径在控制台里可看到，这个部分没有可视化）

后语

A*算法的具体实现细节有很多，本文脚本只是给出了其中一种。

另外，按照这个算法障碍墙是可以斜穿的，若要避免斜穿还需进一步修改。
